Трассировка и с чем ее едят #2

Вступление

Привет 👋
Это вторая часть серии статей о трассировке
Другие части: №1, №3
Здесь мы рассмотрим следующие моменты:

Что такое WinMTR;
Где скачать утилиту;
Разбор интерфейса;
Проведение трассировки с использованием WinMTR;
Частые ошибки в программе и их решение.

Что такое WinMTR?

WinMTR - как и утилита tracert, составляет маршрут трафика между компьютером на котором она установлена и указанным ресурсом в сети. В процессе составления маршрута программа указывает все промежуточные ресурсы, пинг и потери пакетов на них.

Где скачать?

Загружать программу лучше с проверенных ресурсов, например с:

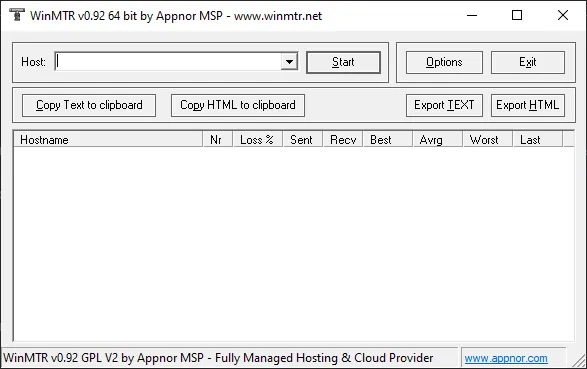

Интерфейс программы

Разберем интерфейс программы:

Поле Host - поле, для ввода домена или ip-адреса конечного сервера, до которого будем проверять маршрут
Кнопка Start - запуск трассировки
Столбец Hostname - адрес шага (хопа) в сети
Столбец Nr - номер шага (хопа)
Столбец Loss - процент потерь пакетов на текущем шаге (хопе)
Столбец Send - количество отправленных пакетов на текущий шаг (хоп)
Столбец Recv (Received) - количество ответных пакетов на текущем шаге (хопе)
Столбец Best - лучший пинг за все пакеты
Столбец Avrg (Average) - средний пинг за все пакеты
Столбец Worst - худший пинг за все пакеты
Столбец Last - пинг последнего пакета

Проведение диагностики

Запуск трассировки

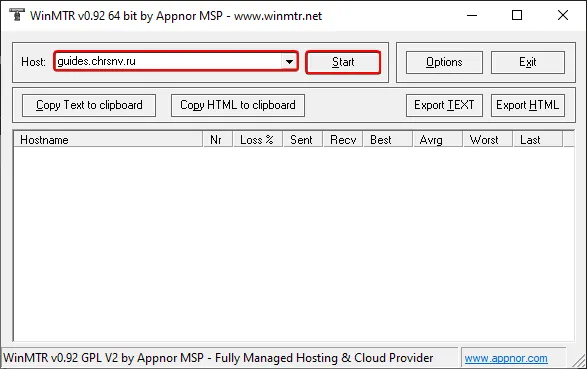

Итак, для начала трассировки понадобится лишь ввести доменное имя или IP-адрес в поле Host, и нажать кнопку Start. Возьмем к примеру данный сайт: guides.chrsnv.ru

Жмем Start
Если делаем трассировку до сайта - достаточно подержать тест активным минут 5-7
Если делаем трассировку до игрового сервера/другого ресурса, где сложности нужно время, чтобы проявить себя - лучше подержать тест активным минут 20-30, чтобы на тесте запечатлелась сложность

Далее останавливаем трассировку кнопкой Stop там же, где был Start и смотрим:

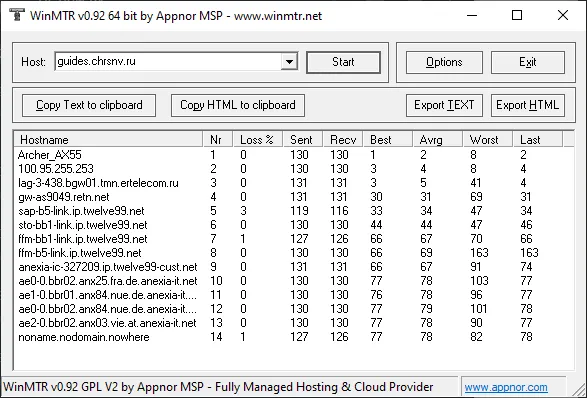

Детальный разбор маршрута трассировки

Archer_AX55 - роутер, так как сперва мой компьютер устанавливает соединение с ним. Потерь пакетов нет, ср. пинг - 2мс. Этого шага не будет если кабель подключен сразу в ПК;
100.95.255.253 - первый маршрутизатор на сети (не подъездный коммутатор, он не будет отображаться на трассировке). Находится в нашей зоне ответственности. Потерь пакетов нет, ср. пинг - 4мс;
lag-3-438.bgw01.tmn.ertelecom.ru - центральный сервер в городе, от него идет оптика до дома клиента. Понять это можно по tmn.ertelecom.ru в Hostname. Потерь пакетов нет, ср. пинг - 5мс. Тут заканчивается наша зона ответственности, следующие шаги контролировать мы не можем;
gw-as9049.retn.net - переход с нашей сети на сеть одного из магистральных провайдеров - RETN. Потерь пакетов нет, ср. пинг - 30мс. Пинг резко вырастает, так как находится вне нашей сети;
sap-b5-link.ip.twelve99.net - магистраль (переход с сети) RETN на сеть Twelve99. Потери пакетов - 3%, ср. пинг - 34мс;
Промежуточный сервер Twelve99;
Промежуточный сервер Twelve99;
Промежуточный сервер Twelve99;
anexia-ic-327209.ip.twelve99-cust.net - магистраль (переход) Twelve99 на AnexiaIT. Потерь пакетов нет, ср. пинг - 67мс;
Промежуточный сервер Anexia;
Промежуточный сервер Anexia;
Промежуточный сервер Anexia;
Промежуточный сервер Anexia;
noname.nodomain.nowhere - конечный сервер, который принадлежит указанному в поле Host домену или IP. Потери пакетов - 1%, ср. пинг - 78мс.

Разбор результата трассировки

Исходя из результатов мы можем сделать следующие выводы:

Пинг стабильный на всех этапах.
Увидеть это можно в столбцах Avrg и Worst. Он не прыгает до заоблачных значений, и находится примерно в одном диапазоне плавно повышаясь по маршруту трассировки. Это нормальное поведение
Потерь пакетов на этапах ERTelecom нет.
Этапы ЗО компании ЭРТелеком заканчиваются на 3 этапе текущей трассировки, это последний хоп с Hostname ertelecom
Общий процент потерь пакетов за весь маршрут - 1%.
Смотрим мы это по конечному хопу, то есть серверу, к которому мы подключаемся

Ты можешь спросить, почему так, ведь у нас 3% потерь на 5 шаге и 1% потерь на 7 шаге. Эти потери не имеют ценности, так как зачастую на серверах настроен низкий приоритет опроса ICMP-пакетами (теми, что мы отправляли для трассировки), и часть серверов просто не отвечает на часть таких пакетов, так как слишком занята другими задачами
Определить это очень легко - если на последнем хопе количество полученных пакетов равно кол-ву отправленных пакетов на первом хопе = потерь нет :)

А как мы поняли, что 1% потерь до конечного сервера?
Это тоже очень просто, смотрим количество отправленных пакетов на первом хопе и количество полученных пакетов на последнем хопе. Мы отправили 130 пакетов, а дошло только 127.

Ошибки в WinMTR

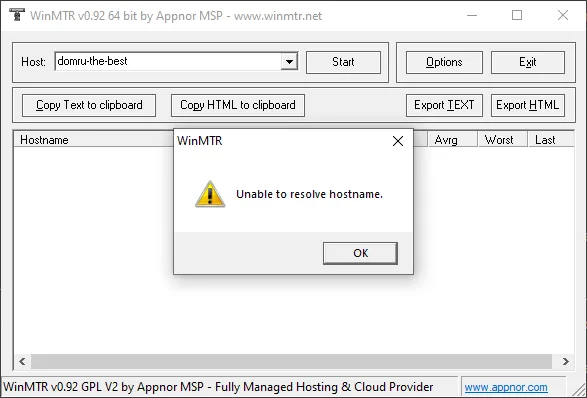

Ошибка Unable to resolve

Ошибка означает, что программе не удалось определить конечный сервер, принадлежащий указанному IP или домену. Скорее всего некорректно заполнено поле Host
Варианты корректного заполнения:

Домен: chrsnv.ru (без http/https, может содержать поддомен, например guides.chrsnv.ru)
IP-адрес: 127.0.0.1 (указывается без портов и других доп. символов)

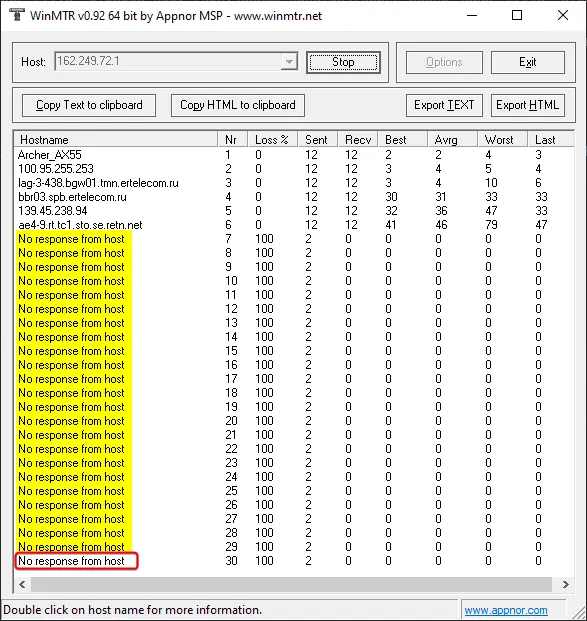

Ошибка No response from host в Hostname

Ошибка означает, что хоп не ответил ни на один пинг. Если в Hostname последнего шага нет этой ошибки - все хорошо. Если там такая же ошибка - значит либо IP/домен в поле Hostname указан некорректно, либо по какой-то причине соединение обрывается на последнем отображаемом шаге

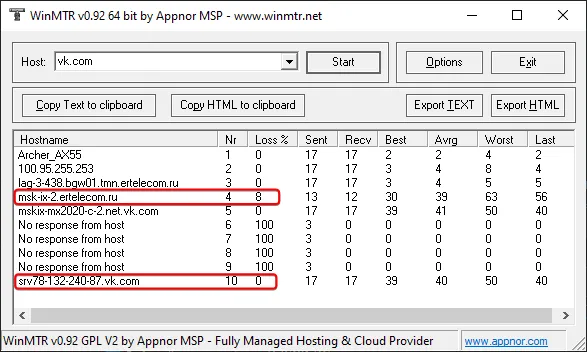

Есть потери пакетов на промежуточных шагах, но нет потерь на последнем шаге

Данная картина означает, что промежуточные сервера не ответили на опрос трассировки. Это происходит из-за низкого приоритета опроса ICMP-пакетами на части серверов, и такая картина - норма.

На самом деле тут нет потерь пакетов, так как на скрине видно, что все пакеты от отправителя дошли в том же количестве до получателя

Доп. материалы

Видеогайд по трассировке в WinMTR от Сережи Х.
